一、装置简介

柜式七氟丙烷灭火装置以七氟丙烷作为灭火剂，灭火机理是通过惰化火焰中的活性自由基，实现断链灭火。七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。在第一代的哈龙替代物中，七氟丙烷的综合性能最好。

本公司生产的柜式七氟丙烷灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁，灭火剂无管路损失。当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。

1. 适用范围

本柜式装置不用设置专用的气瓶间，整个柜体设置在防护区内。适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。当建筑物内无法设置专用的气瓶间，或虽然有气瓶间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。

2. 对防护区的要求

• 防护区的最低环境温度不应低于0℃。
• 防护区维护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h。
• 防护区维护结构承受内压的允许压强，不宜低于1.2kPa。
• 防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。

二、柜式七氟丙烷气体灭火装置主要性能参数

1. 装置的性能参数

• 灭火剂储存容器容积：40L/70L/90L/100L/120L/150L
• 设计工作压力：2.5 MPa
• 灭火剂储存容器充装压力（20℃）：2.5 MPa
• 最大工作压力（50℃）：4.2 MPa
• 工作温度范围：0℃～50℃
• 灭火剂喷射时间：≤8s
• 灭火剂最大喷射时间：10s
• 装置工作电源：AC220V 50Hz，DC24V

三、装置示意图

柜式七氟丙烷灭火装置为独立的全淹没式灭火系统，如下图：

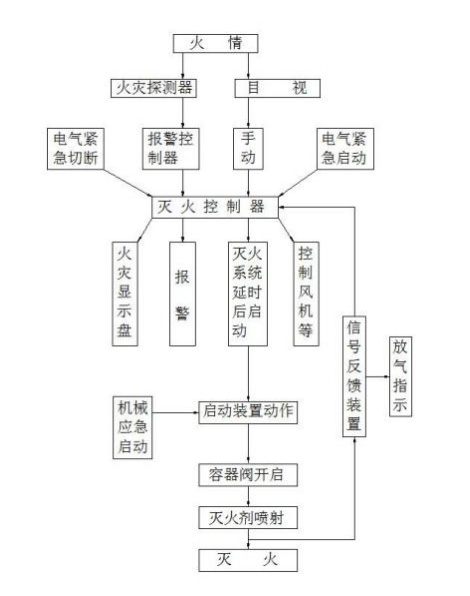

四、装置操作程序图

五、装置安装方法

1. 安装场所要求

• 环境温度为0℃～50℃，且干燥、通风良好。
• 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质，否则必须予以保护，装置不得受到震动和冲击。
• 整个柜体必须能安装平稳，不允许倾斜。
• 防护区的面积不宜大于500m²，体积不宜大于1600m³。
• 防护区维护结构及门窗的耐火极限均不应低于0.5h，吊顶的耐火极限不应低于0.25h。
• 防护区维护结构承受内压的允许压强，不宜低于1.2kPa。
• 防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷之前，应做到关闭。
• 防护区的泄压口宜设在外墙上，应位于防护区净高的2/3以上，泄压口的面积应该根据相关的标准进行计算。
• 当设有外开弹性闭门器或弹簧门时，如果其开口面积不小于泄压口计算面积，不须另设泄压口。

2. 安装位置选择

安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方，并靠近墙体安装，喷嘴的喷射方向应朝防护区。

3. 安装步骤

• 按照选定的位置将柜体安放平稳。
• 将灭火剂瓶组放入柜内，并用固定抱卡和螺栓螺母固定在柜体上。
• 将高压软管安装在柜体内的顶部，高压软管的一端接容器阀出口，另外一端从柜体圆孔伸出连接喷嘴，连接部位用生胶带密封。
• 安装喷嘴、喷嘴罩。
• 安装压力信号反馈装置，安装位置在高压软管的管堵头上。
• 检查各个安装连接部位，必须保证固定牢固，管路连接处密封良好。

六、装置使用方法

1. 启动方式

该装置的启动方式为自动控制、手动控制和机械应急手动控制三种。一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制，当自动控制和手动控制不能执行时，应采用机械应急手动控制。

• 自动控制：将控制盘上控制方式选择键调到“自动”位置，灭火系统处于自动控制状态。当保护区域发生火情，火灾探测器发出火灾信号，报警控制器立即发出声、光报警信号，控制盘接受到两个独立的火灾报警信号，发出联动指令，关闭联动设备，经过30秒延时，发出灭火指令，启动电磁阀打开灭火剂容器阀释放灭火剂，实施灭火。
• 手动控制：将控制盘上控制方式选择键调到“手动”位置，灭火系统处于手动控制状态。当一保护区域发生火情，可按下手动控制盒或控制盘上的启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。在自动控制状态，仍可实现手动控制。
• 机械应急手动控制：当一保护区域发生火情，灭火控制器不能发出灭火指令时，应立即通知所有人员撤离现场，关闭联动设备，然后拨出电磁阀上的安全卡套，压下圆头把手打开电磁阀，释放启动气体，即可打开容器阀，释放灭火剂，实施灭火。如果此时遇上电磁阀维修或启动钢瓶充换启动气体或其它原因不能开启容器阀时，应拉下灭火剂容器阀上的机械应急启动把手打开容器阀，释放灭火剂，实施灭火。

2. 紧急停止

当发出火情警报，在延时时间内却发现情况变化不需启动灭火系统进行灭火时，可按下手动控制盒或控制盘上的紧急停止按钮，即可停止灭火控制器灭火指令的发出。

七、装置的检查和维护

1. 定期检查

本装置是一种高效灭火装置，自动化程度高、密封要求严，为了确保工作的可靠性，应由经过专门培训的专人负责定期检查和维护。

• 每月应对本装置进行一次检查，检查内容包括储存容器、容器阀、高压软管、电磁驱动装置、压力信号器与喷嘴等全部装置部件的外观检查。
• 每年应对本装置进行两次全面检查，检查内容包括防护区的开口情况、高压软管的状态、喷嘴孔口的堵塞情况等。
• 每三年应对本装置进行一次全面检查，检查内容包括阀件及启动瓶组件的拆洗重装、全系统的重新调试等。

2. 使用后复位

本装置灭火使用后，应使控制盘复位、容器阀更换新膜片、电磁驱动装置恢复原工作状态，并按设计要求重新充装灭火剂。

八、注意事项

• 装置喷射灭火剂前，所有人员必须在延时期内撤离火情现场，灭火完毕后，必须首先启动风机，将废气排出后，工作人员方可进入现场。
• 启动瓶、储瓶在运输过程中，应轻装轻卸，防止碰撞、倒置，整个装置应避免接近热源，避免太阳光直接照射。
• 更换新的膜片必须由我公司供应，不得随意用未经试验的膜片代用。
• 在日常维护、保养或进行周期检查时应严格按照操作程序，确保防止灭火剂误喷。
• 拆装过程中应避免碰伤表面而影响外观。
• 无关人员切勿乱摸乱动本装置的零部件，以免发生意外。

九、售后服务

1. 质保期内服务

验收合格后一年内，我公司免费对设备、系统出现的各种质量缺陷、故障（非使用单位工作人员操作所致，包括出现漏气及误动作后的充气）予以修复、更换，并免费协助解决有关技术问题、协助使用单位对本系统的运营管理和维护以及操作人员、维护人员的技术培训等。

2. 质保期满后服务

我公司在产品质保期满后可提供一定范围内的有偿维修保养服务，具体内容需视实际情况而定。
